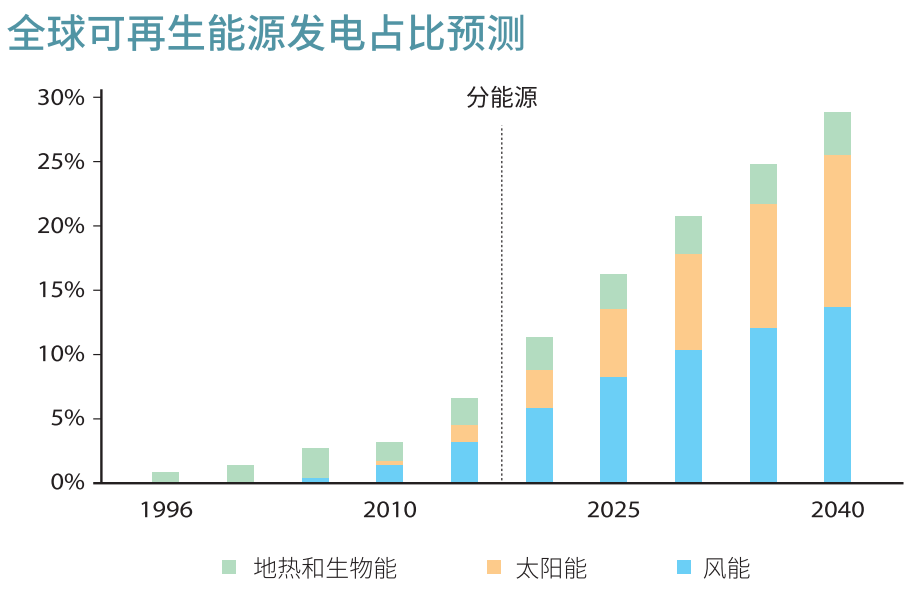

2004-2017年光伏發電(太陽能發電的重要一支)在歐洲、美國、日本、中國等國家快速發展,預計到2040年將會與風能等的可再生能源發電占到全球總發電量的30%(下圖)
光伏發電與建筑設計緊密結合,也從附著在建筑物上的BAPV方式,逐漸演變?yōu)榻ㄖ夥惑w化的BIPV方式(下圖)。

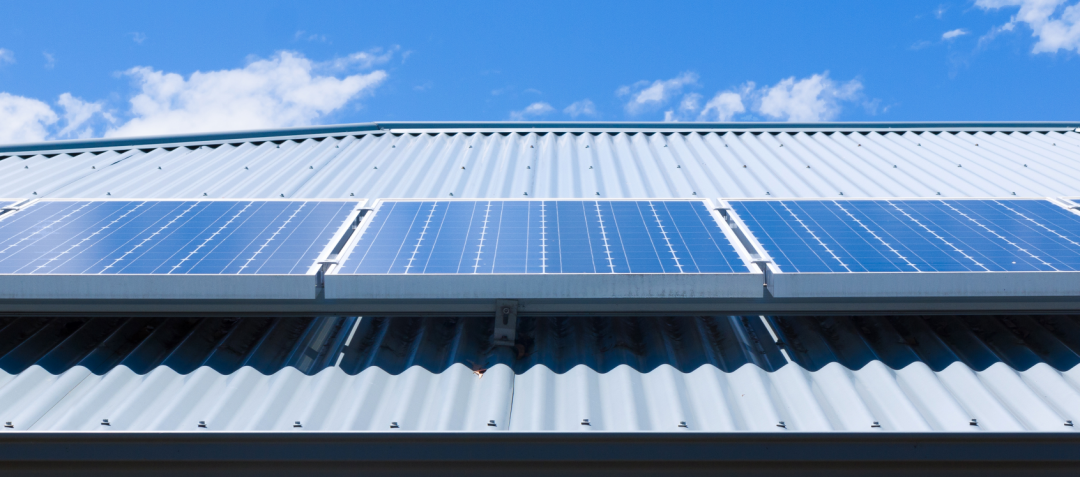

BAPV方式光伏發電

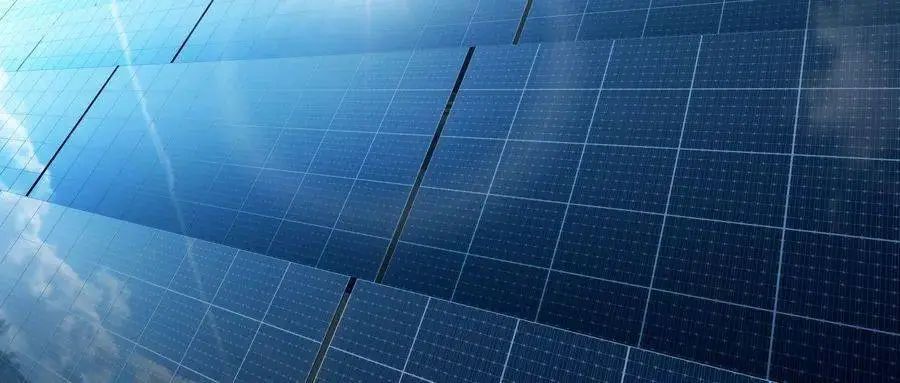

BIPV方式光伏發電
建筑光伏一體化項目在材料選擇、施工等方面都需要同時滿足電氣行業標準法規和建筑安全性密封性和美觀性的需求。
光伏行業在快速發展,相關背板材料也在不斷更新?lián)Q代。電池背板材料不僅要有一定的強度,也要滿足光伏組件25年的使用壽命,戶外環境下能有效防止電池片氧化,具有可靠的絕緣性和耐老化性。背板膜層也從PVF雙層膜向單層膜發展,PVDF應用在光伏背板上表現優異。

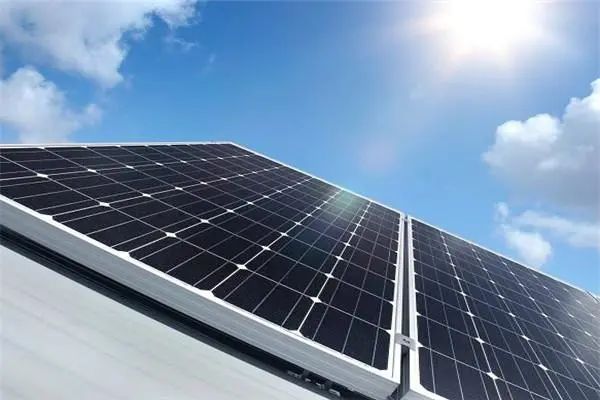

在屋面上安裝光伏發電裝置(圖)

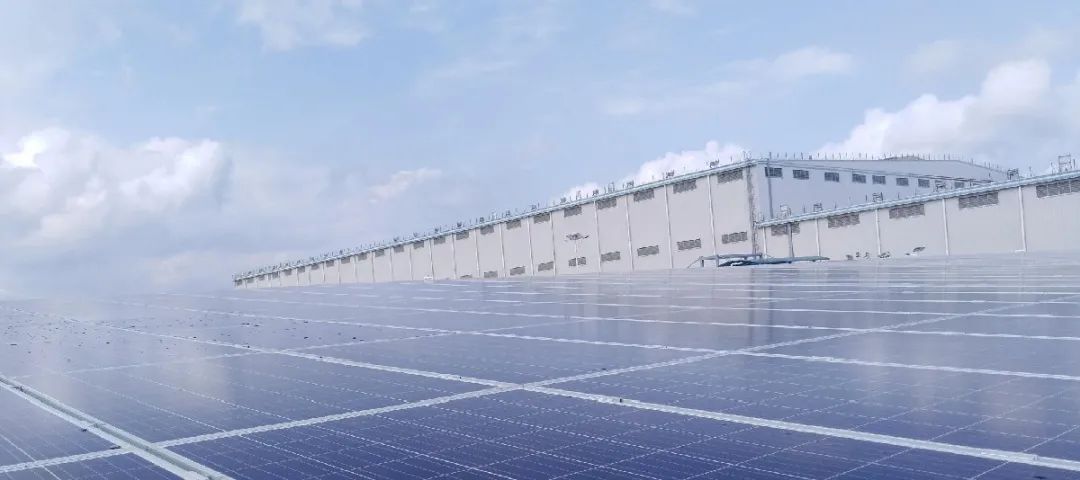

涂鍍鋼板與光伏結合的屋面板(圖)
光伏建筑
一體化涂鍍鋼板解決方案
寶鋼材料在建筑圍護結構領域占有獨特的優勢,品種規格齊全,實際使用壽命大于25年。
為了迎接光伏時代的到來,寶鋼新推出三款材料供不同加工和使用條件的建筑光伏一體化用戶選擇∶
01
質保30年BaoAM®
產品參數∶
牌號∶+AM
鍍層量∶≥75/75g/m2
表面處理∶環保耐指紋涂層
產品特點∶ 1)質保承諾30年
寶鋼開發的高鋁鋅鋁鎂產品耐蝕性較鍍鋁鋅鋼板提升,失效壽命質保年限從20年提高到30年。

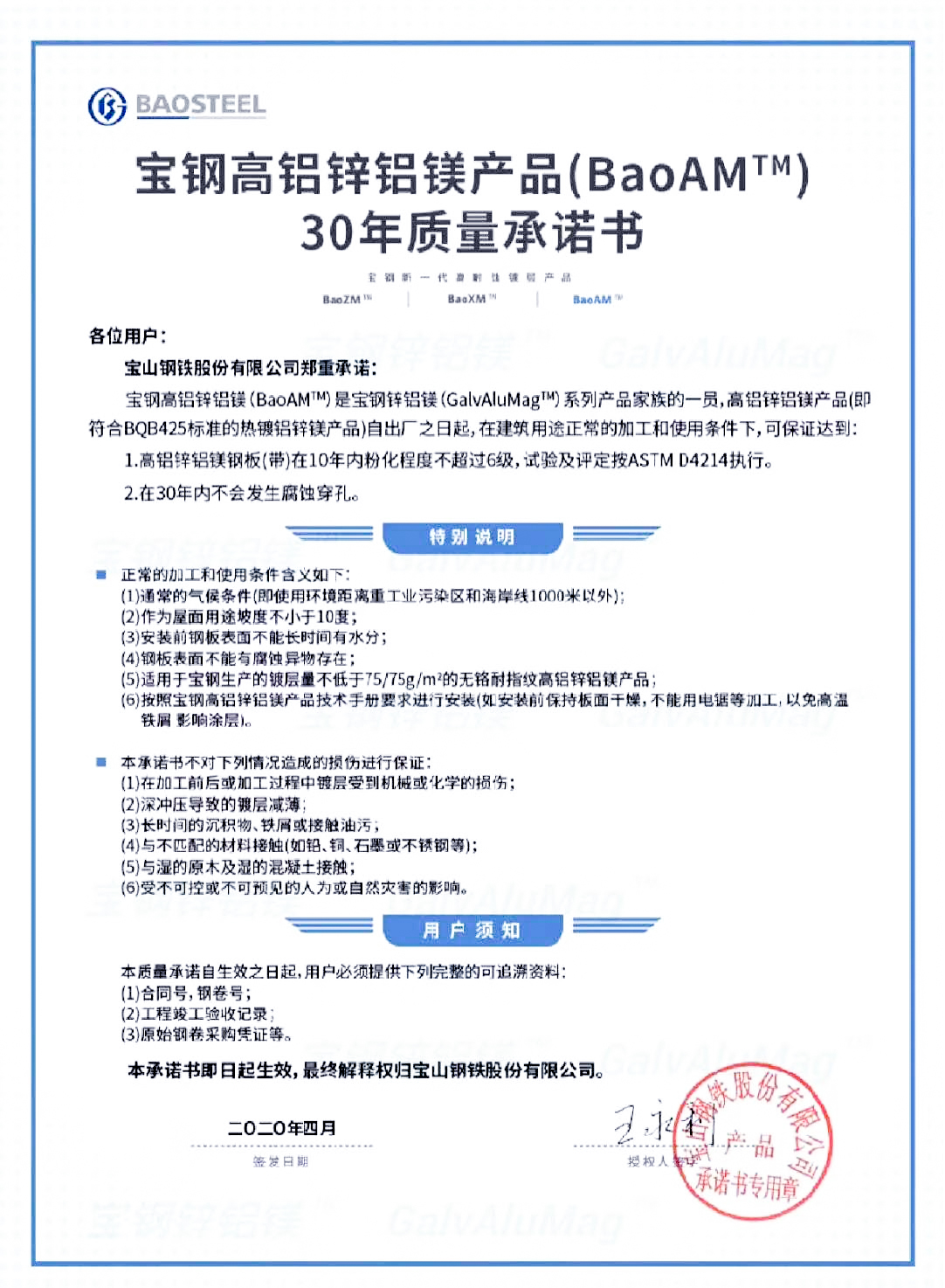

寶鋼高鋁鋅鋁鎂30年質保承諾書
2)與結構膠粘結
該鋼板無鉻后處理涂層具備和光伏結構膠良好的粘結能力,可以與光伏組件組合制作屋面板。
02
產品參數;
牌號:+AM
鍍層量∶≥75/75g/m2
涂層種類∶氟碳(PVDF)涂層,≥25微米(上表面總膜厚)
顏色∶光伏黑
產品特點∶
1)提供美觀壽命25年質量保證
寶鋼氟碳彩涂板提供20年美觀壽命保證,2020年寶鋼彩涂投產30年之際,特為光伏行業開發美觀壽命更長的專用氟碳彩涂板,該產品提供25年美觀壽命保證。
2)提供失效壽命50年質量保證
在寶鋼高鋁鋅鋁鎂基板BaoAM®上涂敷具備25年美觀壽命質保的PVDF涂層,寶鋼提供滿足高端建筑光伏一體化50年失效壽命的質量保證。
03
在彩涂板上粘結電池和玻璃組件,直接做成屋面(下圖)是光伏建筑一體化最新的發展趨勢。為此彩涂板具備正常屋面用彩涂板性能和作為電池組件背板的功能,包括了強度、耐久性、耐候性、絕緣性、粘結性。

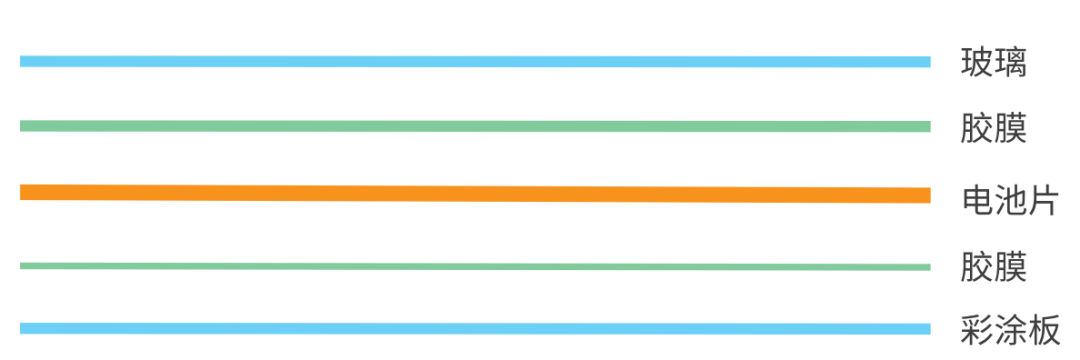

BIPV產品結構
建筑光伏一體化結構(圖)

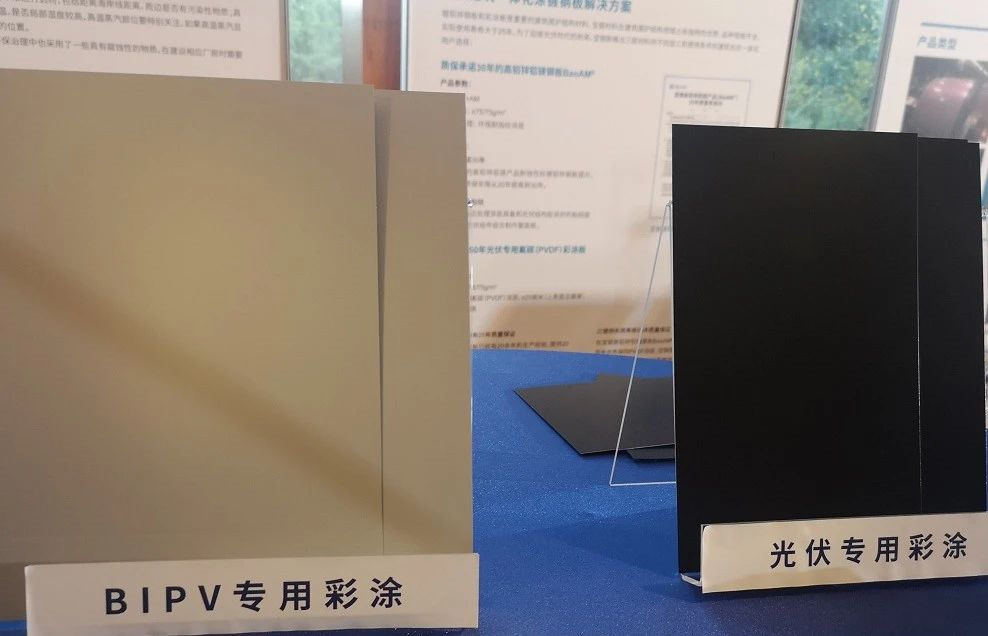

BIPV專用PVDF彩涂板參數∶
鍍層量∶≥75/75g/m2(鍍鋁鋅或者BaoAM")、110/110g/m2(熱鍍鋅或者BaoZM*BaoXM")
涂層種類∶氟碳(PVDF)涂層,≥25微米(上表面總膜厚)
產品特點∶
1)提供25年美觀壽命保證
2)提供與光伏背板高分子膠良好粘結性能,粘結力≥40N/cm(GB/T 31034-2014)
